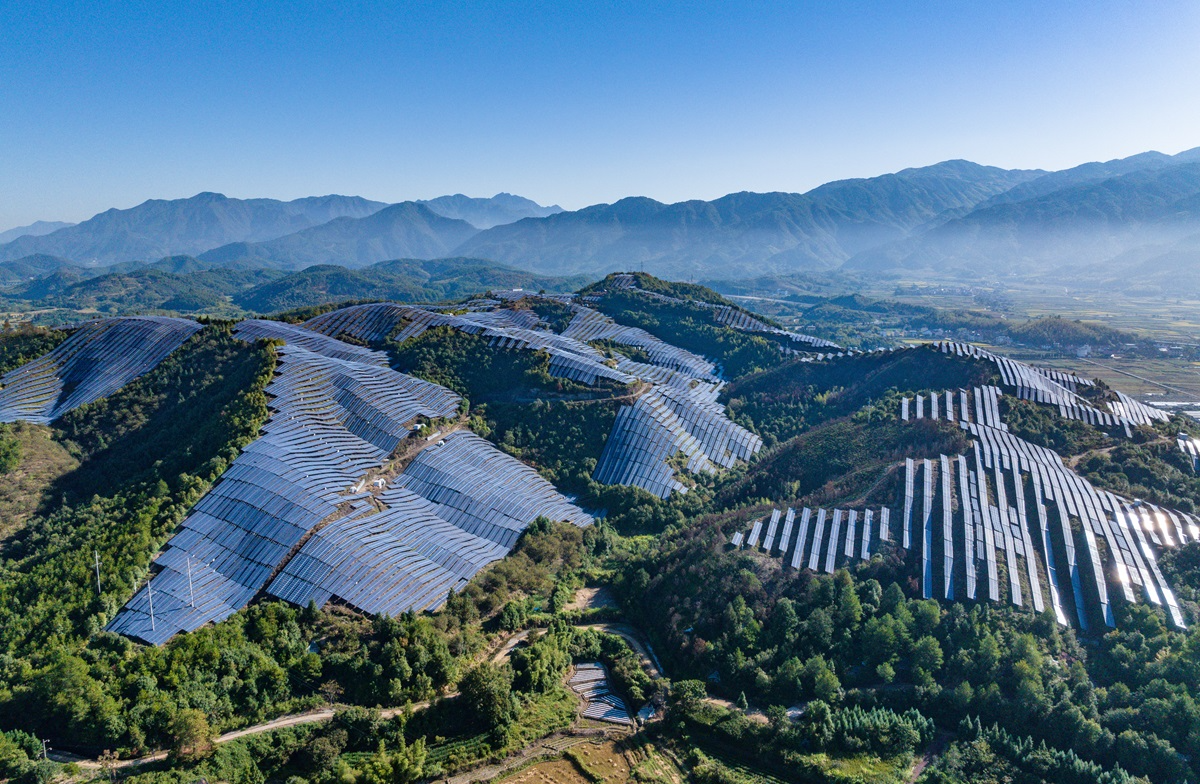

Sigenergy´s Utility-Lösung ist darauf ausgelegt, den Projektwert unter verschiedenen Standort- und Netzbedingungen zu maximieren. Mit dem Fokus auf der Optimierung der LCOE, Systemzuverlässigkeit und intelligenter Wartung ermöglicht eine stabile Betriebsweise, niedrigere Systemkosten und stärkere langfristige Erträge über die gesamte Projektlaufzeit hinweg.
Maximale LCOE
Auf Basis eines systemweiten Design-Ziels sind Sigen PV-Wechselrichter so konzipiert, dass sie die herkömmlichen Leistungsgrenzen von Wechselrichtern übertreffen und gleichzeitig eine System-Upgrade der AC- und DC-Spannung ermöglichen.
Durch die Kombination einer echten String-Wechselrichter-Architektur mit einem fortschrittlichen Multi-MPPT-Design wird das Problem der PV-String-Unstimmigkeit gelöst. Die Architektur erhöht den Energie Ertrag erheblich und senkt signifikant die Anfangsinvestitionskosten für großflächige PV-Anlagen.

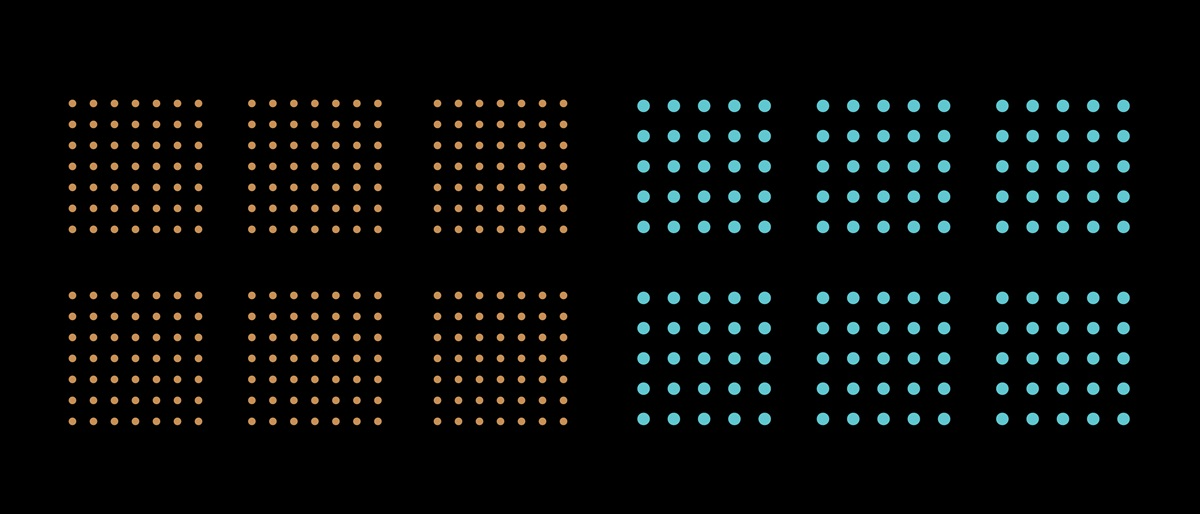

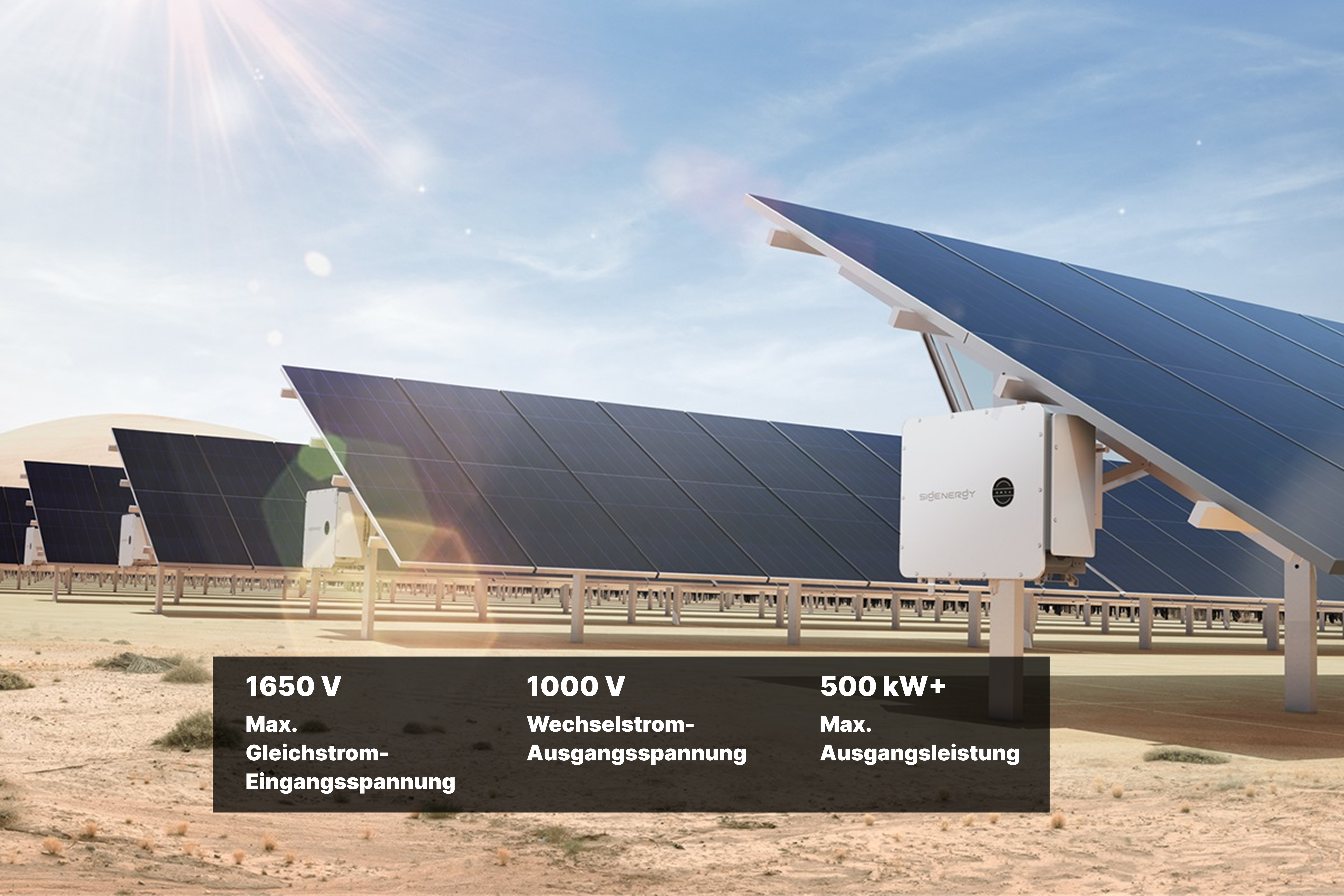

Führende Long-String-Auslegung
1650 V Max. DC-Eingangsspannung
Kurzstring
28 PV-Module pro String
32 Strings pro Wechselrichter
Longstring
30 PV-Module pro String
32 Strings pro Wechselrichter
5,09% Reduktion des DC-Kabelverbrauchs

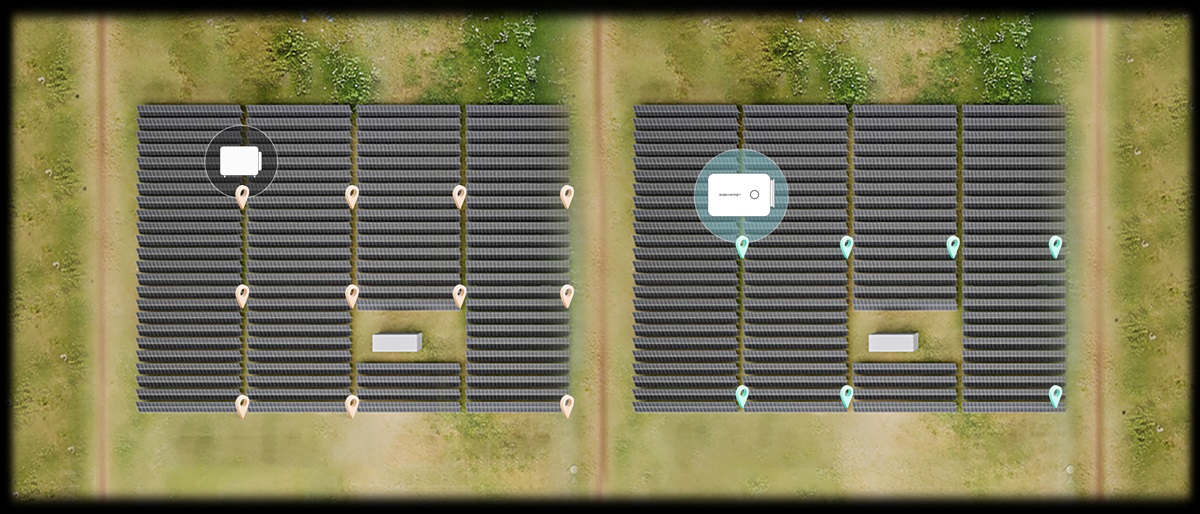

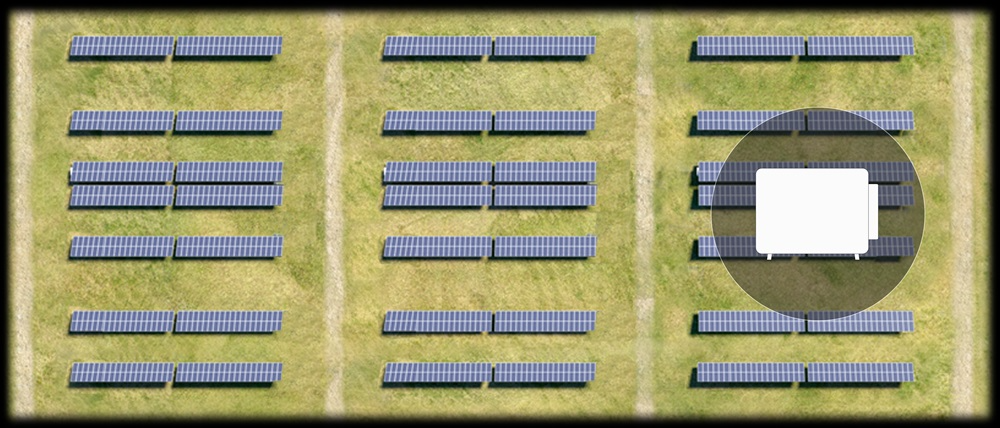

Führende Großblock-Architektur
500 kW+ Max. Ausgangsleistung
1000 V Wechselstrom-Ausgangsspannung
Standard-Block 3,22 MW
Vergleich mit dem Block mit Wechselrichtern mit 300 kW
Konfiguration reduziert um 36 % und Kabelverlegung auf der AC-Seite um 35 %
Standard-Block 5,06 MW
Durch größer angelegte Block-Architektur werden die BOS-Kosten weiter gesenkt.
Für eine Anlage von 100 MW kann ein Block über 5 MW die BOS im Vergleich zu einer Konfiguration mit 3 MW+ Block um 47,9 % senken.*
*Die BOS-Werte wurden in spezifischen Szenarien ermittelt

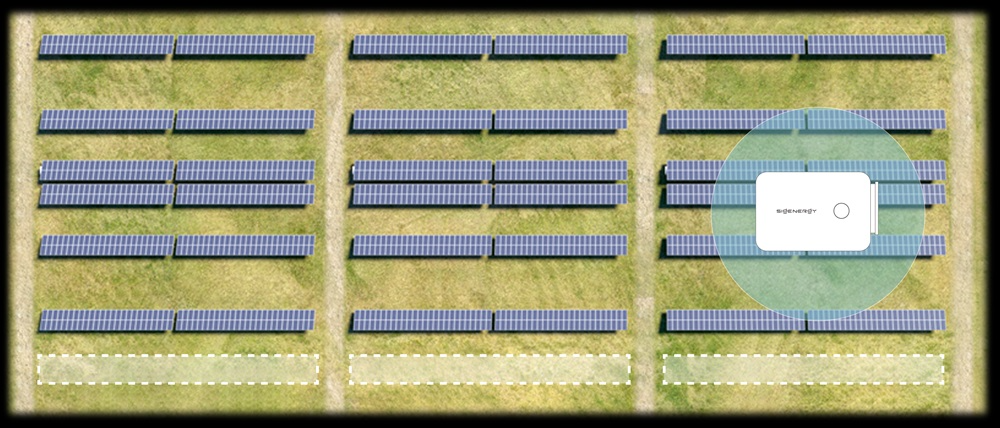

String Wechselrichter mit 18 MPPT Architektur
18 Sigen PV 500H1 MPPTs
2 PV-Zeilen pro MPPT
Widerstehen
Multi-MPPT-Design, Anpassung an verschiedene Anwendungsszenarien
~1,5%* Höhere Erträge
Widerstehen Schatten durch Reihenabstand
Widerstehen Randenschatten
Withstand Edge shading
*Die Daten basieren auf kontrollierten Simulationsbedingungen. Die tatsächlichen Ergebnisse können je nach Produkten, Softwareversionen, Nutzungszuständen und Umweltfaktoren variieren. Bitte bezieh dich auf die tatsächlichen Bedingungen.

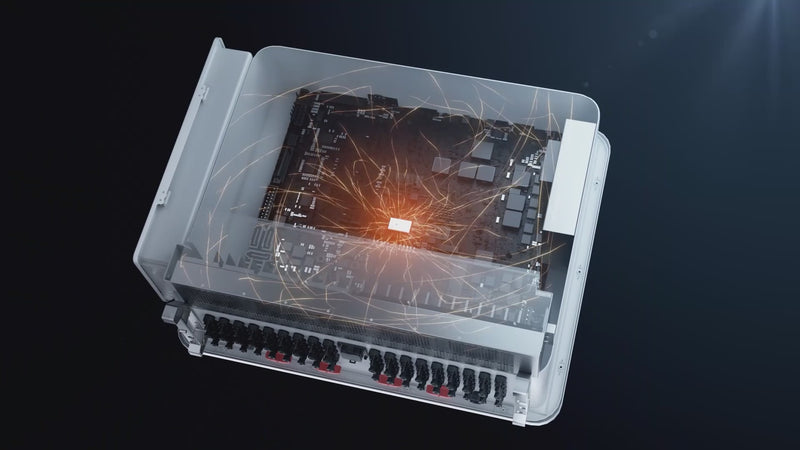

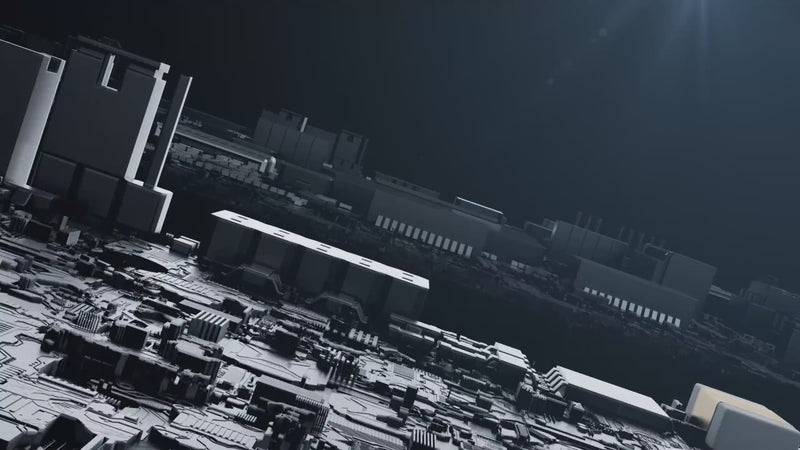

Hochwertige Kernarchitektur
Innovative SiC-Anwendungen
Entwickelt in Zusammenarbeit mit führenden Herstellern von Leistungselektronikbauteilen, optimiert das Design die Modulanordnung und die Wärmeleitung.
Im Vergleich zu herkömmlichen Si-Modulen wird die Junction-Temperatur um 5–10 °C gesenkt, während die Spannungsfähigkeit über 2000 V erreicht.
Aktualisierte Kernarchitektur
Erweiterte thermische Steuerung
Gerichtete Luftzufuhr, Beseitigung interner Luftstromstörungen Zickzack-Wärmeaustausch, 8 °C niedrigere Kammer-Temperatur
Sicher & Zuverlässig
Umfassende Überwachung und Schutzmaßnahmen für die Gleichstromseite bilden ein mehrschichtiges aktives Sicherheitssystem. Durch schnelle Erkennung und Reaktion werden elektrische Fehlerrisiken minimiert, was die Gesamtanlagensicherheit und Zuverlässigkeit erhöht.
Für extremen Umwelteinfluss wie Außenbetrieb, Salzwassernebel und Sandstürme ausgelegt, bietet das System eine hervorragende Umweltbeständigkeit und stabile Leistung, um eine langfristig zuverlässige Funktion großer Solaranlagen sicherzustellen.
Vollständige Abdeckung von Gleichstromseiten-Fehlern
Aufbau eines end-to-end-Schutzsystems
Netzwerkniveau-AFCI*
Das System verfügt über einen Fehlererkennungsbereich bis zu 500 m und kann sowohl lange als auch kurze String-Konfigurationen abdecken, um Photovoltaik-Anlagen unterschiedlicher Skalierung zu unterstützen. Bei Erkennung eines Lichtbogen wird schnell identifiziert und getrennt, wodurch dauerhafte Lichtbögen effektiv unterdrückt und Branderkennungsrisiken reduziert werden.
* AFCI ist optional.
Umkehrpolungsschutz
Das System verwendet eine Architektur mit zwei Strings pro MPPT. Bei ungewöhnlichen Verkabelungsbedingungen wie Umkehrverbindung innerhalb eines Strings resultiert der begrenzte Stromkreis in einem geringeren Störstrom, wodurch das Risiko erheblicher Stromspitzen oder anhaltender Lichtbögen verringert wird. Diese Auslegung reduziert elektrische und thermische Gefahren bei abnormalen Betriebsbedingungen und erhöht die Betriebssicherheit und Zuverlässigkeit des Systems.
PV-Terminaltemperaturdetektion
Die Wechselstrom-/Gleichstromanschlüsse sind fest auf der Platine befestigt, was die Genauigkeit der Temperaturmessung erhöht und eine empfindliche Erkennung früher Temperaturanstiege ermöglicht. Das System implementiert einen dreistufigen geschützten Schutz basierend auf Temperatur Schwellenwerten und Änderungsratenkriterien, wodurch unnötige Abschaltungen vermieden werden, gleichzeitig jedoch Sicherheit gewährleistet und die Verfügbarkeit des Kraftwerks verbessert.
Höhere Zuverlässigkeit

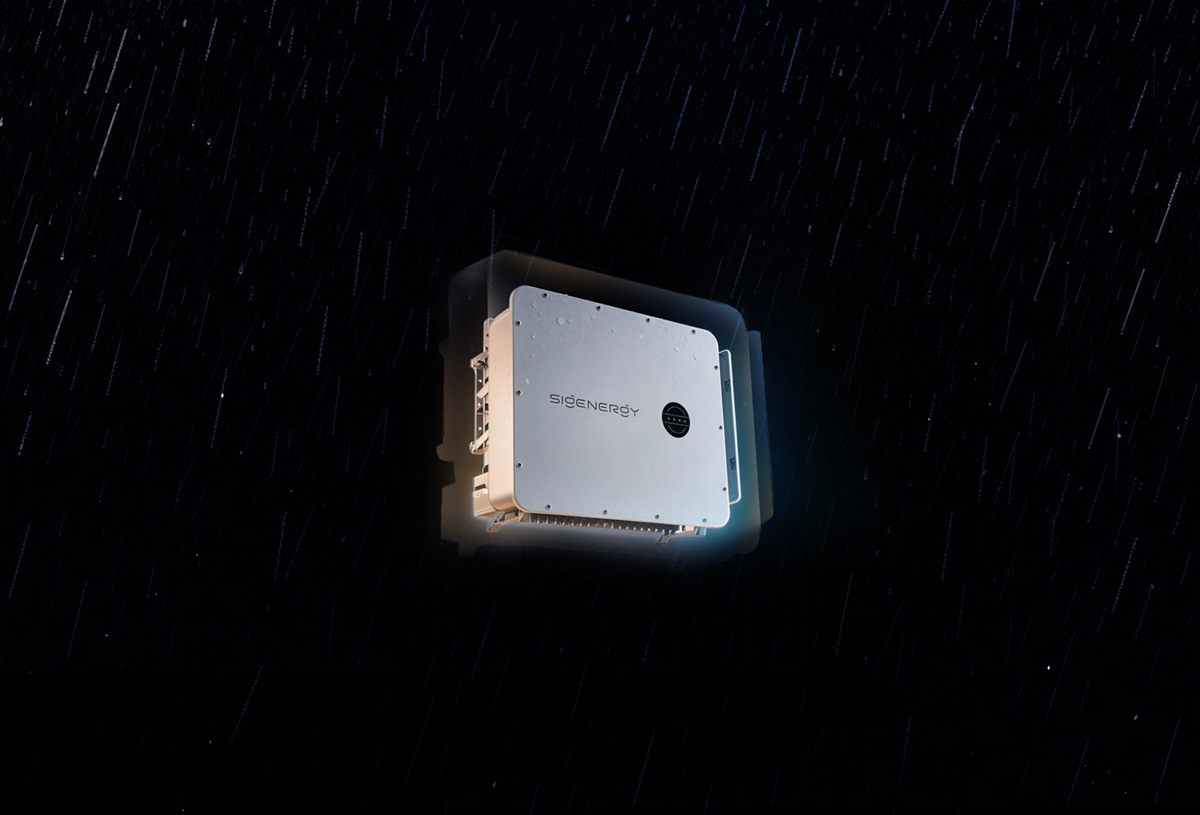

Für alle Umgebungen gebaut, um zu dominieren
IP66
Doppelraumdesign mit hervorragenden Staub- und Wasserdichtungseigenschaften, das eine stabile Funktion in komplexen und rauen Außenumgebungen wie Wind, Sand, Regen und Schnee sicherstellt.
C5-H*
Anti-Korrosionsbeschichtung sorgt für langfristige strukturelle Stabilität und Zuverlässigkeit in anspruchsvollen korrosiven Umgebungen wie hoher Salzsprühdichte und hoher Luftfeuchtigkeit.
* C5-H ist optional.
Type I+II*
DC-Seiten-Schutz gegen Blitzschlag Typ I+II, geeignet für direkte Blitzschläge oder intensive Blitzstoßbelastungen, wodurch die Betriebssicherheit der Geräte in Gewittergebieten effektiv erhöht wird.
* Typ I+II ist optional.
Optimiertes O&M
Durch intelligente Überwachung, Datenanalyse und Ferndiagnosefunktionen wird eine präzise Zustandsbewertung der Anlagen und eine schnelle Fehlererkennung erreicht, was die Reaktionsgeschwindigkeit im Betrieb und die Geschwindigkeit der Problembeseitigung erhöht.
Mit datengestütztem Management im Mittelpunkt erreichen Kraftwerke eine effizientere und feinere Betriebsführung und verbessern kontinuierlich ihre Betriebsleistung sowie den langfristigen Ertrag an Stromerzeugung.
Herausforderung 1 Zahlreiche Geräte, langsames Positionieren

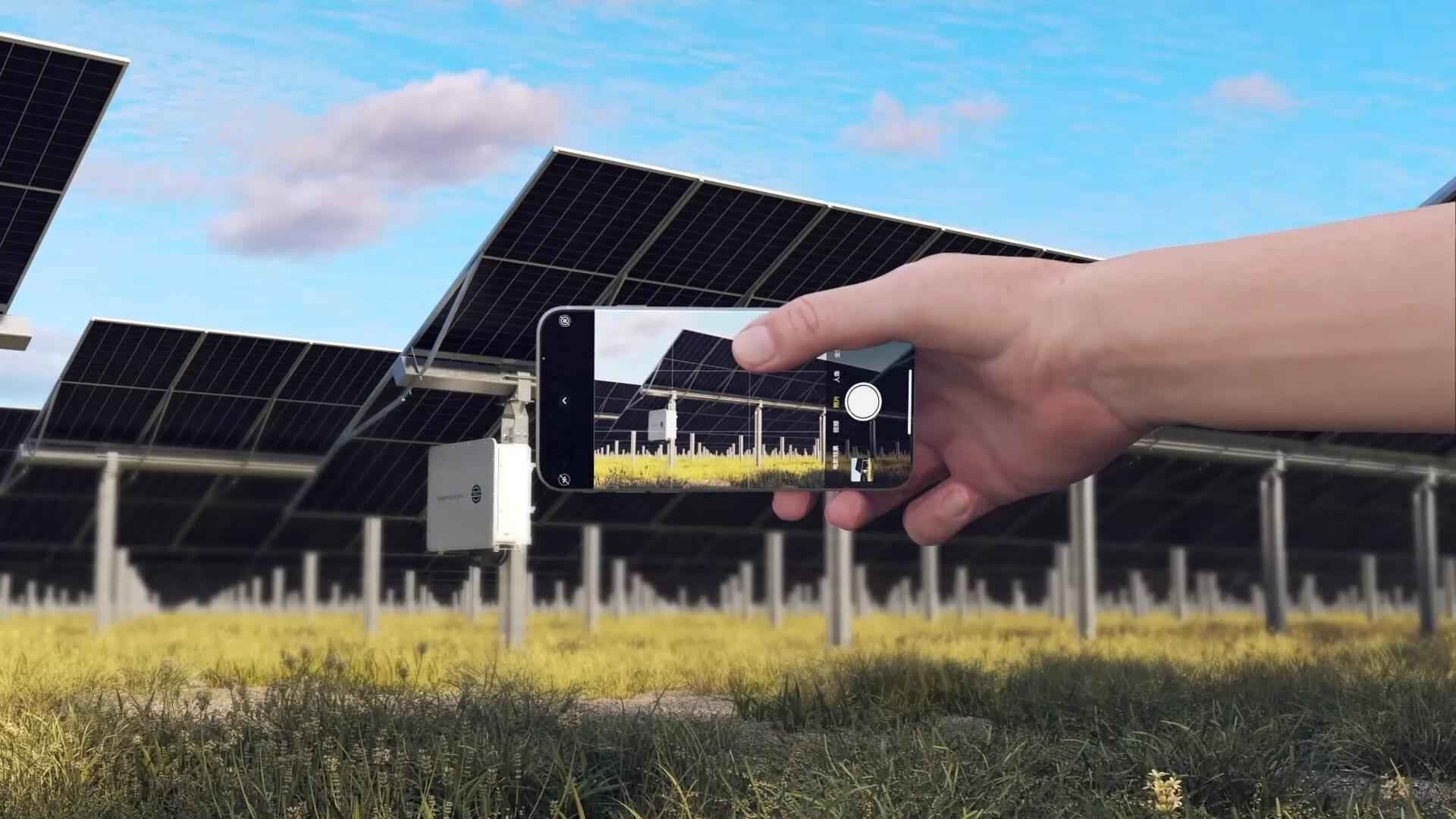

Geo-Tagging
In der mySigen-App steht eine Positions-Karte mit den registrierten Wechselrichterdaten zur Verfügung, die eine schnelle Lokalisierung von Wechselrichtern ermöglicht.
Genauige Positionierung, unnötige Umwege vermeiden.
Herausforderung 2 Schwierigkeiten bei der Fehlerbehebung
Fehlerortung auf MPPT-Ebene
Mehrfach-MPPT-Architektur für verbesserte Fehlerortungsgenauigkeit; Isolationsfehler erfordern nur die Überprüfung von zwei Strings.
Schnelle Erkennung, Fehlerbehebung um das 15-fache beschleunigt.
Herausforderung 3 Wartungs- und Betriebsmanagement ist oft schwierig
Check-in-Inspektionen
Die mySigen-App integriert Funktionen für Nahbereichs-Check-ins, wodurch eine Überprüfung im Bereich von 3 bis 5 Metern um die Wechselrichter möglich ist und die Effizienz der Personalbewertung verbessert wird.
Präzises Management, Effizienz erhalten.

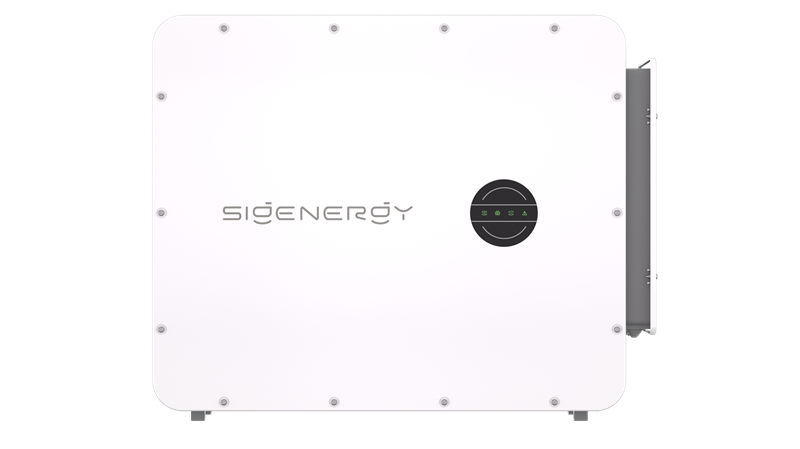

Sigen PV 500H1/400H2/370H2
Max. Gleichstrom-Eingangsspannung: 1500 V
Anzahl der MPP-Tracker: 18 / 14 / 14
Anzahl der PV-Zeilen pro MPPT: 2
Max. Eingangsstrom pro MPPT: 40 A
Nennleistung (aktive Leistung)*: 460 / 360 / 333 kW
Nennausgangsspannung: 1000 / 800 / 800 Vac
Max. Wirkungsgrad: 99,1% / 99,0% / 99,0%
Abmessungen (B / H / T):1080 / 875 / 409 mm
Schutzart: IP66
*Die Umgebungstemperatur beträgt 40℃.
